Water Treatment Chemical untuk Industri Semen: Tantangan dan Solusinya

Pada banyak fasilitas produksi semen di Indonesia, masalah pada sistem Cooling Tower dan kualitas air baku menjadi penyebab utama gangguan operasional yang berulang.

Engineeer utility sering melaporkan kondisi scale tebal pada heat exchanger, laju korosi yang tidak terprediksi, serta peningkatan diferensial tekanan pada loop pendingin yang sulit ditekan. Fenomena ini bukan sekadar soal pemilihan water treatment chemical secara umum, melainkan kebutuhan terhadap program pengolahan air yang disesuaikan dengan karakteristik air baku spesifik lokasi dan beban proses pabrik semen.

Tantangan sebenarnya muncul dari kombinasi air baku dengan kandungan mineral tinggi, tingkat konsentrasi siklus (cycle of concentration) cooling yang berjalan agresif tanpa kontrol ketat, serta kontaminasi debu semen yang masuk ke sistem air. Ketika faktor-faktor ini tidak ditangani dengan pendekatan teknis yang tepat, dampak yang terjadi melampaui masalah maintenance—mulai dari penurunan efisiensi energi, downtime tak terencana, hingga risiko keselamatan pada peralatan bertekanan.

Artikel ini membahas akar masalah, dampak bisnis, dan arah solusi praktis berdasarkan pengalaman lapangan tim teknis ZI-CHEM dalam menangani fasilitas industri semen di berbagai wilayah Indonesia.

Fenomena Scale dan Kontaminasi Debu yang Menyebabkan Downtime di Sistem Air Pendingin

Dari pengamatan di lapangan, dua gejala paling dominan pada sistem Cooling Tower dan Heat Exchanger di pabrik semen adalah deposit kerak kalsium karbonat dan pencemaran partikulir halus yang berasal dari area produksi.

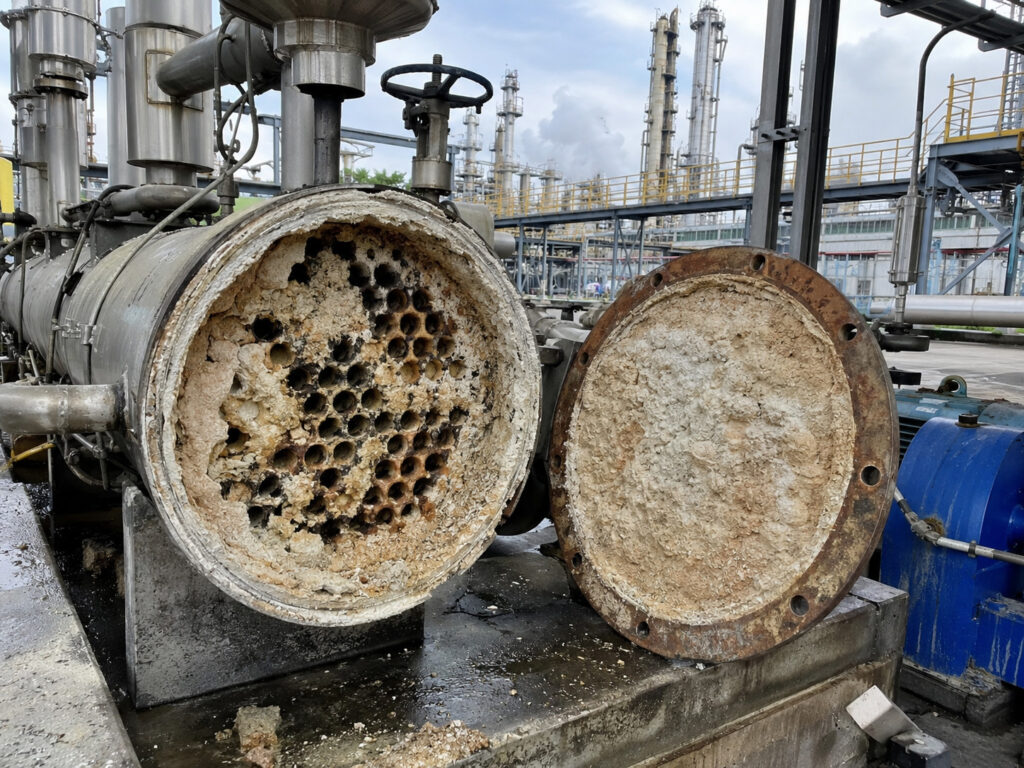

• Scale pada permukaan pipa dan bundle kondensor: Deposit mineral terutama calcium carbonate dan calcium sulfate menumpuk secara progresif, menurunkan koefisien perpindahan panas secara signifikan.
• Debu semen sebagai fouling agent: Partikel debu dari proses grinding dan kiln dapat terbawa aliran udara intake Cooling Tower atau melalui make-up water, menyebabkan kekeruhan tinggi dan sedimentasi di titik-titik stagnan sistem.
• Kesadahan tinggi dari sumber air baku lokal: Banyak pabrik semen mengambil air dari sumur bor dengan kandungan hardness (Ca²⁺, Mg²⁺) melebihi batas toleransi sistem terbuka.

Ketiga fenomena ini saling berinteraksi. Debu yang mengandung senyawa silikat dan kalsium bertindak sebagai nukleasi point bagi pertumbuhan scale, sementara air dengan kesadahan tinggi mempercepat deposisi mineral di permukaan panas. Hasilnya adalah blokalan partial flow, kenaikan temperature approach, dan pressure drop yang meningkat pada sirkuit tertutup.

Biaya Tersembunyi dari Downtime Cooling System dan Penurunan Efisiensi Energi

Masalah teknis yang berlanjut tanpa intervensi program treatment yang memadai akan merembet ke aspek bisnis operasional. Dampak ekonomi yang umumnya terukur meliputi beberapa dimensi kritis, seperti:

1. Unplanned shutdown akibat scaling berat

Ketika scale mencapai ketebalan tertentu, unit heat exchanger harus dilepas untuk mechanical cleaning atau chemical washing. Proses ini membutuhkan waktu penutupan yang mengganggu jadwal produksi semen, terutama jika terjadi di musim permintaan tinggi.

2. Efisiensi energi menurun akibat insulasi thermal deposit

Setiap 0,1 mm lapisan scale meningkatkan konsumsi listrik kompresor Cooling Tower dan pompa sirkulasi karena heat transfer efficiency turun. Data literatur menunjukkan penurunan efisiensi hingga 10-15% pada sistem yang sudah mengalami scaling moderate.

3. Biaya maintenance yang terus meningkat

Frekuensi side stream filtration, tubular cleaning, dan penggantian komponen erosi korosi menjadi beban biaya variabel yang tumbuh eksponensial jika parameter air tidak dikendalikan.

4. Umur equipment memendek

Kombinasi korosi bawah deposit (under-deposit corrosion) dan pitting attack mengancam integritas material pipa, shell-and-tube exchanger, dan header distribusi.

Risiko tambahan yang sering luput dari perhatian adalah potensi carryover pada sistem boiler yang terhubung dengan steam condensate return. Air dengan residual silica dan suspended solid tinggi dari Cooling Tower loop dapat membawa kontaminan ke sistem uap, memicu scaling di boiler tube dan damage turbin kondensat.

Akar Masalah: Karakteristik Air Baku dan Operasi Cycle yang Tidak Terevaluasi

Untuk memahami mengapa masalah-masalah di atas terjadi secara berulang, perlu ditelaah kondisi teknis yang mendasarinya. Tiga faktor penyebab utama yang konsisten ditemukan pada analisis root cause di pabrik semen adalah:

1. Air Baku dengan Mineralisasi Tinggi dan Rasio Silika Kritis

Sejumlah sumber air baku di area lokasi pabrik semen memiliki total dissolved solids (TDS) >500 ppm dengan hardnes total di atas 250 ppm CaCO₃. Beberapa bahkan menunjukkan rasio Langelwitz Saturation Index (LSI) positif stabil, yang berarti air sudah berada dalam kondisi supersaturated terhadap kalsium karbonat sejak masuk ke sistem. Kondisi ini diperparah oleh keberadaan magnesium ion yang membentuk magnesium silicate scale—jenis deposit yang sangat keras dan sulit dihilangkan tanpa asam kuat.

2. Cycle of Concentration yang Berjalan Agresif Tanpa Kontrol Real-Time

Cycle of concentration (>3x) dicapai bukan melalui optimasi Blowdown Control System, melainkan melalui pengaturan manual yang tidak responsif terhadap fluktuasi suhu lingkungan, evaporation rate, dan makeup water quality. Akibatnya, mineral terlarut terkonsentrasi melebihi solubility limit tanpa peringatan dini, dan scale terbentuk cepat di zona evaporatif tertinggi—biasanya di dekat nozel distribusi dan bagian atas fill media.

3. Kontaminasi Debu Semen Secara Persisten

Debu semen yang berukuran sub-mikron hingga beberapa puluh mikron masuk ke sistem air melalui dua jalur utama: (a) entrainment langsung melalui intake air Cooling Tower yang berada di area terbuka bersebelahan dengan kiln yard atau coal mill, dan (b) carry-over dari air proses yang digunakan untuk dust suppression di area crushing dan grinding. Komposisi debu yang kaya silika (SiO₂), alumina (Al₂O₃), dan kalsium oksida (CaO) mengubah profile suspended solid dan alkalinitas air makeup, menciptakan kondisi destabilisasi kimia yang mendorong precipitasi dan fouling simultan.

Framework Solusi Praktis Sebelum Menerapkan Program Treatment

Sebelum merekomendasikan jenis water treatment chemical atau dosage schedule, evaluasi teknis berikut perlu dilakukan secara sistematis agar program treatment efektif dan efisien:

1. Verifikasi kualitas air baku dan make-up water

Lakukan comprehensive water analysis mencakup parameters lengkap—pH, conductivity, total hardness, calcium hardness, alkalinity (phenolphthalein & total), silica, iron count, chloride, sulfate, TDS, suspended solid, dan biological count. Perbandingan data ini dengan desain criteria awal sistem wajib dilakukan untuk menilai deviasi kondisi aktual versus asumsi engineer sebelumnya.

2. Penentuan target cycle of concentration yang realistis

Berdasarkan data LSI, SDI (Silt Density Index), dan rasio silica-to-sodium, hitung batas maksimum concentrasi aman. Jangan memaksakan cycle tinggi jika antiscalant capacity sudah jenuh. Target 3-5x merupakan rentang optimal untuk kebanyakan kondisi air baku semen.

3. Program dosing scale inhibitor dan corrosion inhibitor yang terintegrasi

Pilih formula yang kompatibel dengan kondisi pH operasi dan jenis deposit dominan. Untuk kasus dengan deposit silikon kuat, kombinasi organophosphate-based scale inhibitor dengan dispersant polimer lebih efektif dibandingkan antiscalant konvensional berbasis polyacrylate saja.

4. Implementasi continuous monitoring parameter kritis

Instal sensor conductivity online di side-stream loop, paired dengan pH probe dan ORP monitor jika menggunakan oxidizing biocide. Kalibrasi instrument mingguan dan validasi data lab berkala.

5. Optimasi blowdown control berdasarkan kalkulasi keseimbangan massa

Gunakan rumus blowdown rate = evaporation rate / (COC – 1) dan sesuaikan dengan perubahan ambient condition. Pertimbangkan upgrade ke automated blowdown controller berbasis sinyal conductivity feedback.

6. Pre-treatment untuk mitigasi kontaminasi debu

Tingkatkan frekuensi side stream filtration atau instal dual media filter pada line makeup water sebelum masuk ke Cooling Tower reservoir. Deploy anti-foam agent jika kadar suspended solid memicu foam di basin.

Setiap poin di atas berfungsi sebagai prerequisite sebelum menerapkan fixed dosing program. Tanpa evaluasi menyeluruh, pemberian chemical treatment hanya bersifat reaktif dan tidak mengatasi akar masalah.

Proses Assessment Teknis yang Dilakukan Tim Ahli ZI-CHEM

Bagaimana proses kerja kami dimulai ketika pertama kali mengevaluasi fasilitas semen? Berikut alur pendekatan teknis yang diterapkan tim engineering ZI-CHEM.

Dalam site assessment, langkah pertama yang dilakukan adalah walkthrough seluruh loop air pendingin—from makeup water source, Cooling Tower basin, circulating pump discharge, heat exchanger terminal, hingga return line. Pada tahap ini, kami memeriksa visual evidence seperti type dan lokasi deposit, adanya sign pitting atau erosion-corrosion, kondisi fill media, serta performance indicator sederhana seperti differential pressure gauge reading dan temperature approach measurement.

Saat menganalisis hasil water analysis, hal pertama yang diperhatikan bukan jumlah parameter yang tersedia, tetapi konsistensi antar parameter yang saling terkait. Misalnya, apakah pH stabil pada rentang operasinya atau berosilasi akibat fluctuation alkalinity? Apakah conductivity correlate dengan cycle of concentration yang dinyatakan operator? Jika ada gap antara data lab dan asumsi lapangan, itu indikasi bahwa sistem belum dikontrol secara ilmiah.

Evaluasi selanjutnya mencakup review historical data maintenance—jadwal tubular cleaning terakhir, frekuensi penggantian chemical feed, dan catatan unplanned shutdown. Pattern dari data historis ini membantu kita menentukan apakah masalah bersifat chronic (butuh redesign program) atau acute (butuh immediate remediation).

Parameter kunci yang selalu kita pantau mencakup:

• pH dan alkalinity—untuk penilaian saturasi index dan stabilitas mineral
• Conductivity dan chlorides—penanda konsentrasi zat terlarut dan potensi korosi ionik
• Total hardness vs calcium hardness—menentukan tipe scale yang dominan
• Silica dan iron count—indikator fouling dari kontaminasi eksternal
• Dissolved oxygen dan biological count—faktor korosi mikrobiologis (MIC)
• Flow rate dan temperature profile—kondisi hidrodinamik yang mempengaruhi deposit formation

Pendekatan ini dirancang agar program treatment yang disusun benar-benar menjawab kondisi spesifik setiap fasilitas, bukan hanya mengandalkan standard formula yang sama untuk semua klien.

Insight Lapangan dari Pengalaman Menangani Fasilitas Semen Berskala Nasional

Di PT ZI-TECHASIA, pengalaman menangani program water treatment chemical untuk beberapa pabrik semen besar di Indonesia memberikan perspektif unik tentang kompleksitas pengelolaan air di sektor ini. Adi Adriansyah, Regional Product Manager Business Unit yang menyelesaikan pendidikan teknik kimia di Universitas Sriwijaya (Bachelor, Chemical Engineering, 1993–1998), telah terlibat langsung dalam multiple site evaluation dan troubleshooting untuk pabrik semen di Jawa Timur, Jawa Barat, dan Sulawesi.

Pengalaman praktis yang dibangun selama lebih dari tiga dekade di bidang teknologi kimia industri—dimulai sejak lulus dari Universitas Sriwijaya jurusan Teknik Kimia pada tahun 1998 hingga saat ini—menghasilkan sejumlah insight yang relevan untuk para engineer utility:

“Yang sering dilupakan adalah bahwa sistem Cooling Tower di pabrik semen bukan operated dalam kondisi vacuum. Debu, vibration dari crusher dan grinder, serta fluktuasi ambient yang ekstrem membuat parameter air berubah dalam skala jam, bukan hari. Program treatment yang baik harus account untuk dynamic operation, bukan static assumption.”

Salah satu pembelajaran yang konsisten dari berbagai site adalah pentingnya integrasi antara program cooling treatment dan boiler treatment. Air yang mengalir dari Closed Circuit menuju Boiler Feed Water Tank seringkali membawa residual contaminant yang tidak terdeteksi jika masing-masing sistem dikelola terpisah. Kami menemukan bahwa coordination program di level cross-system mampu mengurangi frequency chemical intervention hingga 30-40% di beberapa fasilitas.

Solusi yang terbukti efektif meliputi kombinasi corrosion inhibitor yang dirancang untuk mild steel dan copper-nickel alloy sekaligus, ditambah scale inhibitor yang tahan terhadap high pH swing dari variasi make-up water quality. Pendekatan ini sejalan dengan prinsip yang dikembangkan pada halaman solusi corrosion control yang kami tawarkan untuk aplikasi industrial.

Mini Case Study: Optimalisasi Program Corrosion dan Scale Control pada Cooling System Pabrik Semen Skala Nasional

Kondisi Awal: Sebuah pabrik semen dengan kapasitas produksi 10.000 ton per hari mengoperasikan dua unit Cooling Tower sistem open circuit yang melayani condenser rotary kiln cooler, clinker cooler fan system, dan general process heat exchanger. Sumber air bakuberasal dari sumur bor dengan karakteristik: total hardness ~380 ppm CaCO₃, calcium hardness ~290 ppm, alkalinity ~250 ppm, silica ~35 ppm, dan TDS ~600 ppm.

Masalah yang Terjadi: Dalam kurun enam bulan sebelumnya, terjadi empat kejadian tubular fouling berat yang mengharuskan emergency chemical cleaning. Operator melaporkan difficulty menjaga cycle of concentration di atas 2,5x karena alarm low conductivity trip. Di sisi lain, korosi pit depth measurement menunjukkan rata-rata 50 μm/year pada carbon steel tubing—melebihi acceptable limit 25 μm/year. Foam problem juga mulai muncul di Cooling Tower basin, memperburuk drift loss dan contamination makeup water.

Evaluasi Teknis: Tim ZI-CHEM melakukan audit menyeluruh yang meliputi pengambilan sampel air multi-point (makeup, circulating, blowdown, return), inspection visual tube bundle, review dosing record, dan diskusi dengan operator shift. Temuan kunci: (1) Existing dosing program hanya menggunakan corrosion inhibitor tunggal tanpa scale inhibitor yang adequate; (2) Blowdown control sepenuhnya manual berdasarkan estimasi harian operator; (3) Tidak ada side-stream filtration yang berfungsi efektif, sehingga suspended solid dari debu semen menumpuk; (4) FOAM caused oleh accumulation of hydrocarbon trace dari lubricant leak di circulating pump seal.

Arah Solusi yang Diterapkan:

• Installasi new dosing package combining polymeric scale inhibitor + synergistic corrosion inhibitor system dengan dosage calibrated berdasarkan current water balance calculation
• Pemasangan automated blowdown controller berbasis conductivity signal dengan setpoint di 4x concentration
• Peningkatan capacity side stream filtration dari 2% ke 5% total flow rate, dilengkapi coagulant dosing untuk enhanced particulate removal
• Deploy non-oxidizing biocide program dengan shock dosing mingguan untuk mengendalikan microbial count dan biofilm yang berkontribusi pada both fouling dan MIC
• Instalasi anti-foam dosing injection point di vicinity Cooling Tower basin spray distribution zone

Pelajaran yang Bisa Diambil: Setelah implementasi penuh dalam 60 hari, monitoring menunjukkan penurunan corrosion rate menjadi 18 μm/year (di bawah limit), stabilisasi cycle of concentration di 3,8-4,2x, dan pengurangan frequency chemical wash dari empat kali menjadi sekali per kuartal. Studi kasus ini menegaskan bahwa pendekatan holistik—yang mempertimbangkan interaksi antara chemistry, hydraulics, dan operational discipline—memberikan hasil yang lebih sustainable dibandingkan intervensi parsial.

Untuk detail produk kimia yang mendukung program tersebut, Anda dapat mengakses informasi lengkap di produk cooling treatment kami.

FAQ Terkait Water Treatment di Pabrik Semen

Kesimpulan: Program Water Treatment Harus Dibangun Dari Kondisi Sistem Nyata

Permasalahan water treatment pada industri semen tidak dapat diselesaikan dengan pendekatan one-size-fits-all. Karakteristik air baku, pola kontaminasi debu, kondisi operasi Cooling Tower, dan jenis material equipment bervariasi signifikan antar lokasi pabrik. Oleh karena itu, program water treatment chemical yang efektif selalu dimulai dari evaluasi teknis menyeluruh—meliputi water quality baseline, perhitungan mass balance, pemantauan parameter real-time, dan review kondisi historis sistem.

Di ZI-CHEM, kami percaya bahwa solusi terbaik lahir dari pemahaman mendalam tentang kondisi unik setiap fasilitas. Mulai dari site assessment, water analysis, desain program treatment yang sesuai, hingga pendampingan rutin melalui visit berkala—setiap tahap dirancang untuk memastikan parameter air tetap dalam window operasional yang optimal. Hal ini selaras dengan pendekatan terpadu kami pada scale & deposit control dan berbagai solusi lainnya untuk industri manufaktur berat.

Kami siap membantu Anda mengevaluasi sistem air pendingin pabrik semen dan menyusun program treatment yang sesuai kondisi lapangan Anda. Hubungi tim teknis kami sekarang untuk mendapatkan rekomendasi yang berbasis data, bukan asumsi.

Konsultasi Gratis dengan Tim Teknis ZI-CHEM

Tim expert ZI-CHEM siap membantu Anda melakukan assessment sistem air, reviewing water analysis data, dan merancang program treatment yang sesuai dengan kondisi spesifik pabrik semen Anda. Dapatkan nasihat teknis langsung dari praktisi berpengalaman via WhatsApp.

📱 Konsultasi Gratis — WhatsApp Expert Advice

Rekomendasi Materi Tambahan

Jika Anda tertarik mempelajari lebih lanjut tentang pengelolaan air pada fasilitas semen, berikut beberapa resource yang mungkin bermanfaat:

• Informasi lengkap mengenai water treatment untuk industri semen
• Produk-produk kimia pendukung cooling tower system
• Teknologi corrosion control untuk infrastruktur industri
• Solusi pengolahan air boiler untuk efisiensi energi
